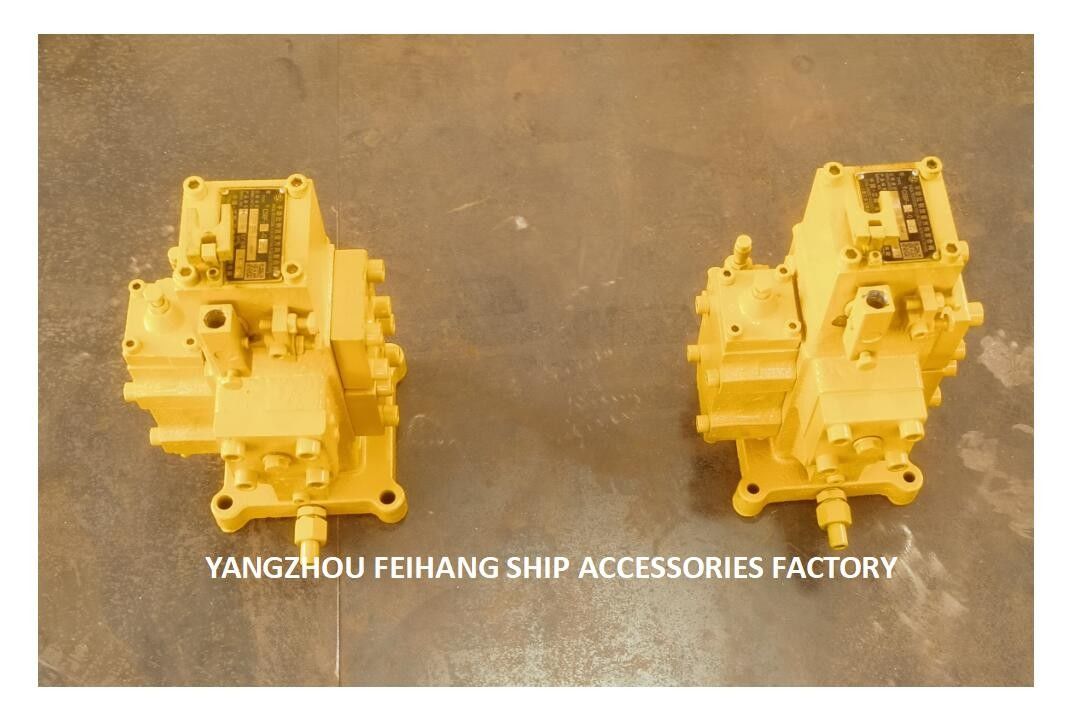

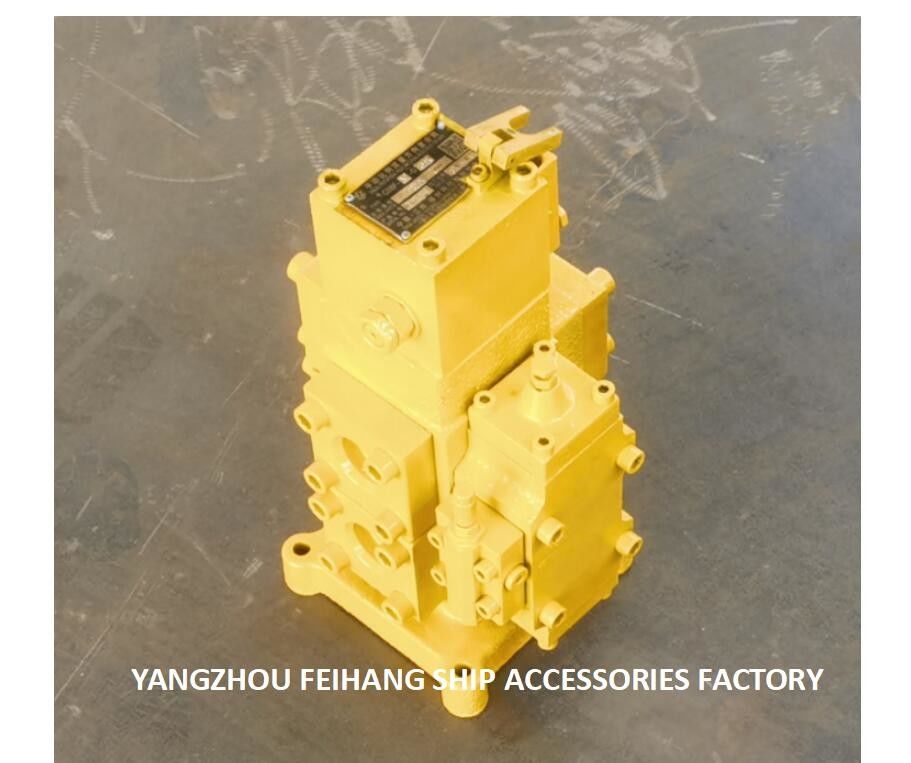

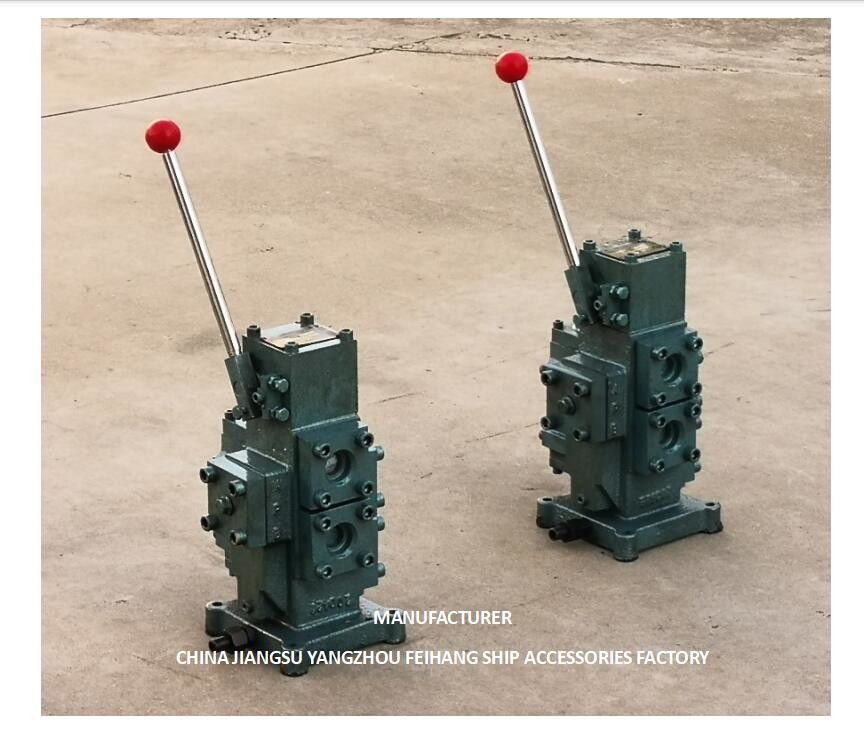

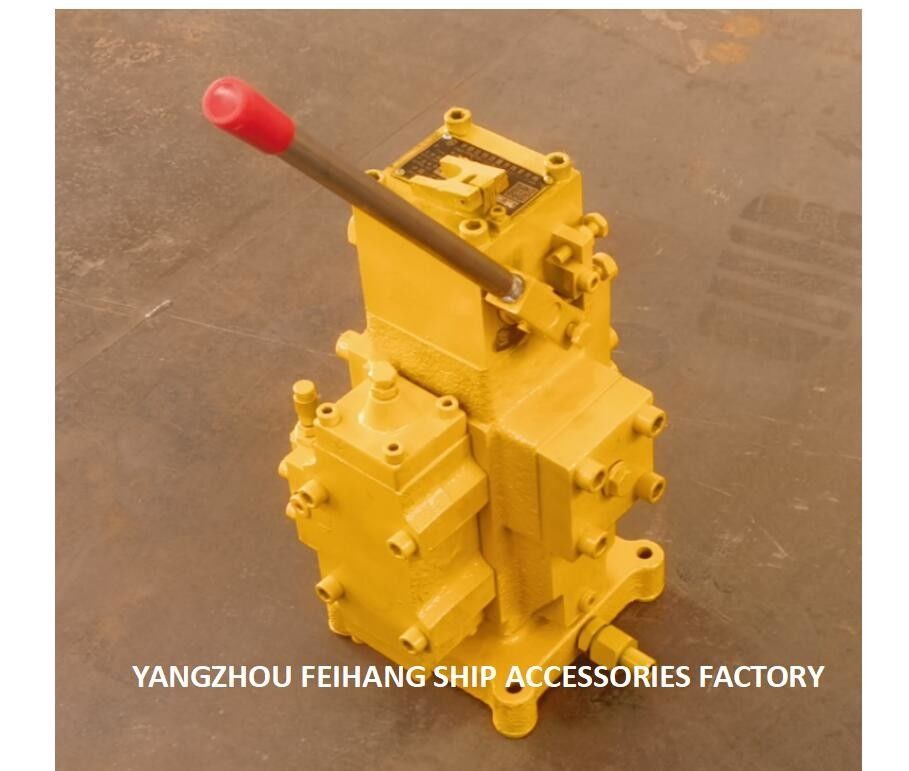

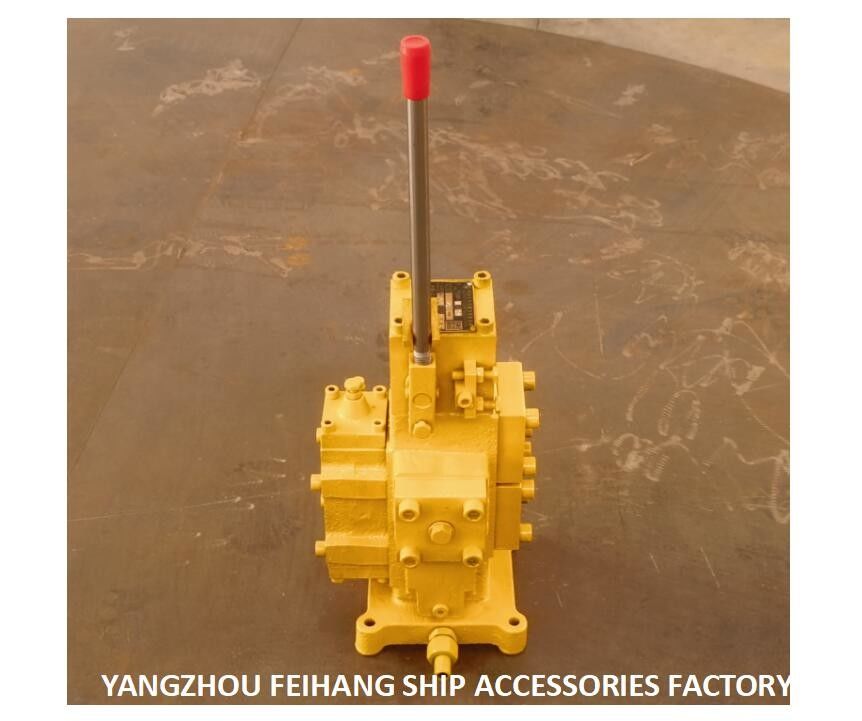

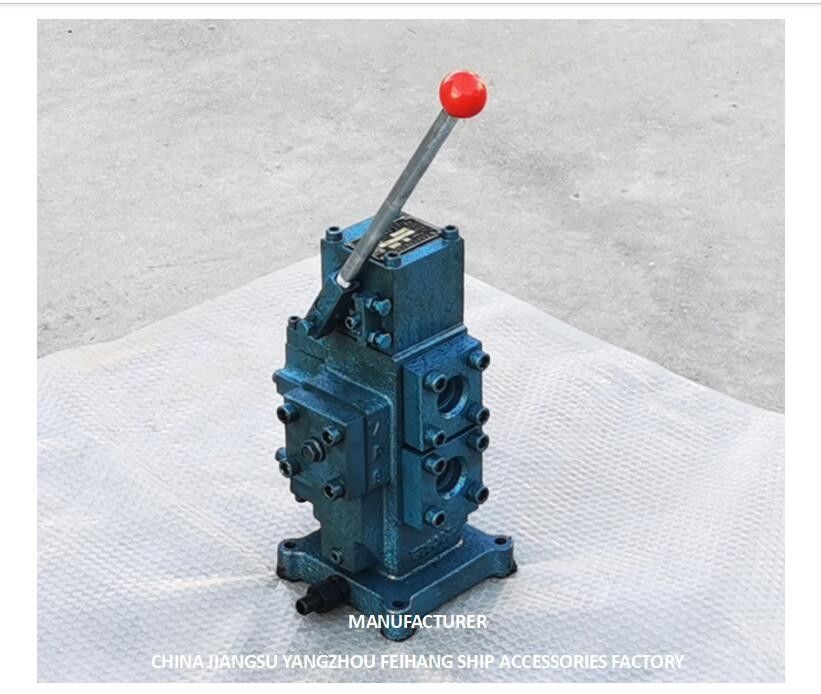

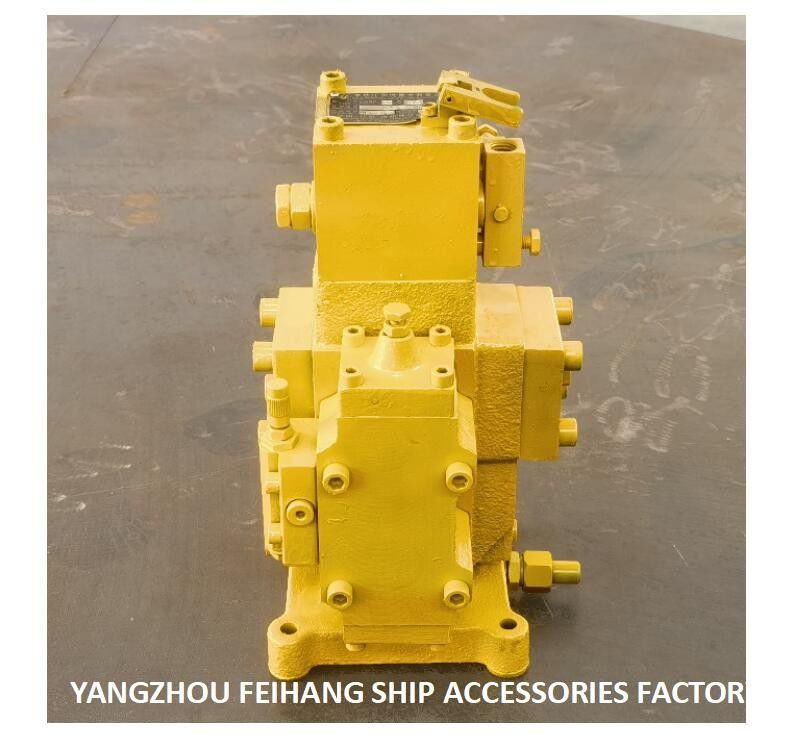

CSBF-G25 유압 제어 밸브 밸브 앵커 및 계류 윈치용 압력 밸브 제어

제어 밸브 윈들러스 CSBF-G25 유압 제어 밸브 블록 모델 CSBF-G25

해양 수동 비례 흐름 복합 밸브 CSBF-G25의 압력 보상 메커니즘 원리:

모터 파이프라인의 오일은 수동 비례 밸브의 입구 포트(P 포트)에서 메인 밸브 코어의 스로틀 포트를 통해 부하(A 또는 B 포트)로 흐릅니다.동시에, 전환 밸브 코어의 하부도 밸브 코어를 위쪽으로 밀어내는 힘을 받습니다.이 힘의 크기는 P1A(A는 밸브 코어의 단면적)입니다.압력 P1은 스로틀 포트를 통과하여 P2로 감소하고 P2는 밸브 코어 상부에 작용하여 밸브 코어를 아래쪽으로 밀어내며, 또한 스프링의 작용으로 밸브 코어가 아래쪽으로 미는 힘을 받게 됩니다. 이므로 아래쪽으로 미는 힘은 P2A+F입니다(F는 스프링 힘).P2A+F>P1A가 설정되면 밸브 코어가 아래쪽으로 밀려 전환 밸브의 스로틀 표면이 닫히고 유입되는 모든 흐름이 메인 밸브 코어의 스로틀 포트를 통해 부하로 전달됩니다.P 포트로의 유량이 증가하면 P2A+F는 P1A보다 작습니다.이때 밸브 코어가 위쪽으로 이동하고 스로틀 표면이 열리면서 O 포트에서 많은 양의 유량이 흘러 F/A=P1 P2가 될 때까지 스로틀 포트를 통한 유량이 감소하고 밸브 코어가 내부에 있게 됩니다. 안정된 상태.부하 압력이 증가하고 F/A>P1 P2이면 밸브 코어가 아래쪽으로 밀려 유동 표면의 개방이 감소하고 이에 따라 P1도 증가합니다.F/A=P1 P2까지 밸브 코어는 다시 안정된 상태에 있습니다.부하 압력이 감소하고 F/A가 P1 P2보다 작으면 밸브 코어가 위쪽으로 밀려 스로틀 표면의 개방도가 증가하고 P1은 F/A=P1 P2가 될 때까지 그에 따라 감소하고 밸브 코어는 다시 안정된 상태.따라서 입구 및 출구 오일 압력이 어떻게 변하든 관계없이 압력 차이 P1-P2는 일정하게 유지됩니다. 이는 스로틀을 통과할 때의 유량도 일정하다는 것을 의미합니다.따라서 유량은 유량 면적에 따라 결정되며 부하 압력의 변화와 관련이 없습니다.

CSBF-G25수동 비례 흐름 방향 복합 밸브의 메인 밸브 코어의 방향 전환 및 조절 원리(예: M 유형 사용):

핸들이 중간 위치에 있으면 각 오일 포트(A, B 포트)가 닫히고 오일 펌프에서 토출된 오일이 P 포트에서 O 포트로 되돌아가 오일 모터가 정지됩니다.
핸들이 오른쪽에 있고 메인 밸브 코어가 위쪽으로 이동합니다.포트 P에서 유입되는 오일은 스로틀 포트를 통해 포트 A로 흐른 후 포트 A에서 흘러나와 오일 모터를 구동하여 회전시킵니다.오일 모터의 리턴 오일은 포트 B에서 포트 O로 돌아갑니다. 이때 핸들은 메인 밸브 코어의 경사 각도를 다른 위치로 조정하여 스로틀 포트의 개방을 조정하는 데 사용됩니다. 오일 모터의 속도 조절.반대로 핸들이 왼쪽에 있고 오일이 PB에서 AO로 흐를 때 결과는 완전히 비슷하지만 오일 모터가 반대 방향으로 회전합니다.

동시에 고객의 요구 사항에 따라 다른 중급 기능도 맞춤 설정할 수 있습니다.

앵커 기계(안전 밸브 부분)용 수동 비례 흐름 복합 밸브 CSBF-G25의 오버플로 원리:

일반적인 오버플로 밸브의 원리와 마찬가지로 오일 모터가 작동 중이고 부하 압력이 낮을 때 스프링 힘의 작용으로 콘 밸브가 닫힌 상태가 되고 오일 모터는 정상적으로 작동합니다.부하 압력이 증가하여 콘 밸브에 가해지는 스프링 힘을 초과하면 콘 밸브가 열리고 고압 오일이 포트 P에서 포트 O로 유입되어 오일 모터를 보호합니다.

포장 관련: 우리는 모두 표준 국제 수출 포장을 사용합니다.

CSBF TYPE 수동 비례 흐름 복합 밸브의 사용 및 유지 관리:

이 CSBF 수동 비례 밸브를 교체해야 할 때 제품 식별 명판이 부식된 것을 발견했습니다.다음 개략도를 통해 정확하고 신속하게 결정할 수 있습니다.

중국 장쑤성 양저우 페이항 선박 액세서리 공장

경쟁 우위

1. 공장 직매, 경쟁가격.

2. 맞춤형 서비스: 우리는 가공을 위해 고객 도면에 맞게 맞춤화할 수 있습니다.우리는 유연하고 유능한 공급업체입니다.

3. 우수한 품질의 정품 제품: 당사의 제품은 중국 강제 인증을 엄격히 준수합니다.납품 전 100% 보증 테스트.

4. 애프터 서비스 및 기술 지원: 이메일을 통한 24시간 기술 지원.우리의 전문 팀은 항상 귀하의 기술 컨설턴트가 될 의향이 있습니다.

5. 배달 시간 : 24-72 시간 이내에 지불금을받은 후 적시에 원자재, 가공, 생산 및 적시 납품을 준비합니다.
